Mise en oeuvre de la carte à Z80


  • I) Le matériel

    • A) Faisons les présentations.

      Une page Web sur un ancêtre me dirait vous ? Je ne suis pas de cet avis : Certe le Z80 est un classique processeur 8 bits qui a pris des rides .Mais pouvez vous me citez un autre processeur qui ne coute qu'une vingtaine de franc et dont la famille soit aussi complête ( PIO , CTS , ... ) ? De plus , au cout du processeur , il faut ajouter celui de l'environnement de développement . Et là , moyennant l'investissement dans un programmeur d'eprom (Qui est utile pour bien d'autre choses ! ), vous trouverez tout ce qu'il vous faut sur ce site pour mettre en oeuvre un bon vieux Z80 ! Et pour finir mon plaidoyé en faveur du Z80 sachez qu'il existe sur le marché un kit prés a monter et a utiliser qui ne vous coutera que dans les 350F. Un conseil , allez regarder du coté de chez Selectronic ! Vous trouverez la description complête de cette carte dans le N° 165 d'Elektor dans un article intitulé "mini Z80" mono-carte à Z80


      Cette carte possède deux ports de sortie 8 bits et deux ports bidirectionnel 8 bits. Soit en standard 16 lignes TTL en sortie et 16 lignes TTL en entrée. Mais la carte est prévue pour étendre ces posibilités à 48 lignes en sortie et 32 lignes en entrée ! Avec ses multiples I/O , cette carte est idéal pour une application robotique ( Voir le robot Vector ).

    • B) Une carte sans RAM ?

      Une lecture de l'article d'Elektor vous apprendra que cette carte , dans sa version de base , ne possède pas de RAM ! Or tout programme un peu ambitieux en assembleur nécessite l'utilisation de la pile (stack) et donc d'une RAM. Qu'a cela ne tienne , le N°166 d'Elektor décrit une extension de RAM pour cette carte. cette extension utilise une RAM CMS . N'étant pas trés adroit de mes dix doigts , la réalisation cette extension me faisait peur. J'ai donc décidé de bricoler une extension mémoire "maison" qui ne fasse pas appelle à des composants CMS. vous trouverez ci-dessous le schémas explicatif et une photo de ce "bricolage maison".

      La version "lourde" : 48 K de Ram statique + 8K de Ram sauvegardée

    • C) Des Entrées/Sorties supplémentaires !


  • II) Des logiciels

    La programmation de la carte nécessite un assembleur Z80. Vous pouvez en télécharger un ici ( C'est un freeware de mon cru ) .
    Télécharger Z80.ZIP ( 26855 Ko )

    L'utilisation de ce package est trés simple . La solution la plus fiable est de créer un répertoire spécial . Remarquez que vos fichiers sources doivent se trouver dans le même répertoire que le complitateur ! Une fois les fichiers décompressés vous pouvez lancez une session de travail en tapant :

    z80 nom_du_fichier_assembleur_avec_extension_.asm

    Par exemple , si l'utilisateur travail sur un fichier assembleur qui porte le nom VECTOR.ASM il suffit de tapez :

    Z80 VECTOR.ASM

    Vous pouvez vous procurez des exemples de fichiers en assembleur dans la partie application.

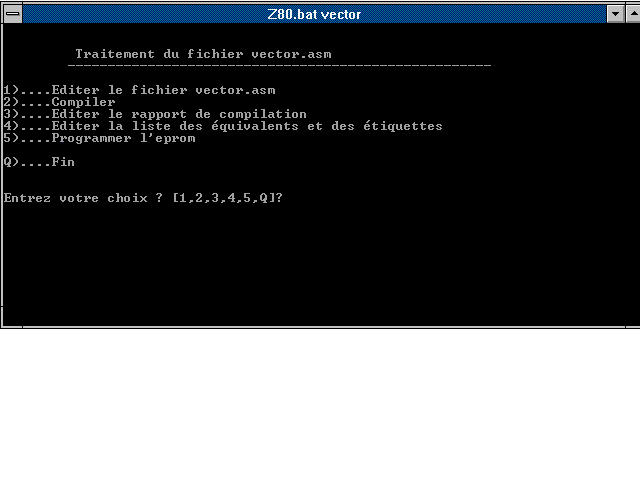

    A l'écran apparait le menu ci-dessus qui permet de choisir entre plusieurs options . Si vous utilisez Windows 3.1 vous pouvez exécuter ces programme dans une fenêtre DOS( en plein écran ) ou dans une fenêtre ( Windows ).

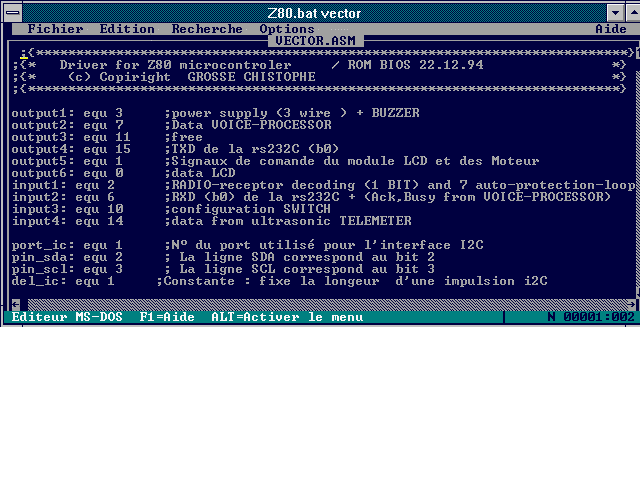

    En choisissant la touche 1 vous éditez le fichier source VECTOR.ASM a l'aide de l'éditeur de MS-DOS comme le montre l'écran ci-dessous.Une fois le fichier source modifié , quitter l'éditeur par le menu Fichier puis Quitter en sauvegardant au préalable le fichier source.

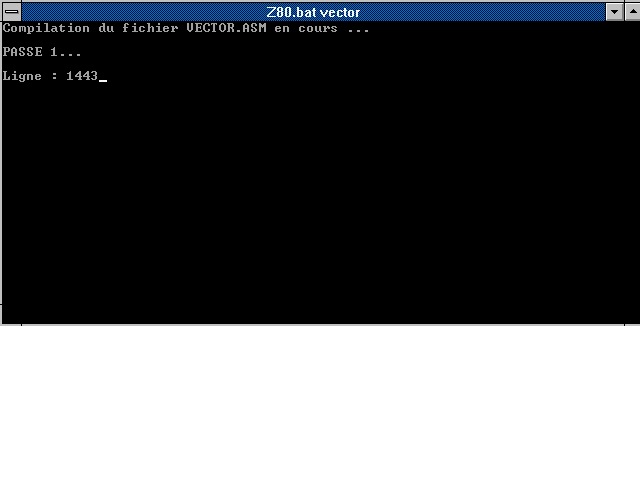

    En choisissant la touche 2 vous lancez la compilation de ce fichier source . Comme le montre l'écran ci-dessous , la compilation s'éffectue en deux passe. Cette étape ne prend qu'une fraction de seconde sur un pentium !


    La compilation étant terminé un menu vous demande sous quelle forme vous désirez le résultat . La majorité des programateurs d'EPROM accepte les fichier binaires . Choissisez donc l'option 1 . Le résultat se trouvera toujours dans le fichier RESULT.BIN !


    En choisissant la touche 3 , vous éditer un fichier de rapport de compilation qui recense toutes les erreurs ainsi que les numéro de lignes ou apparaissent celle-ci. Revenez à l'édition du fichier source et corrigez les avant de poursuivre...

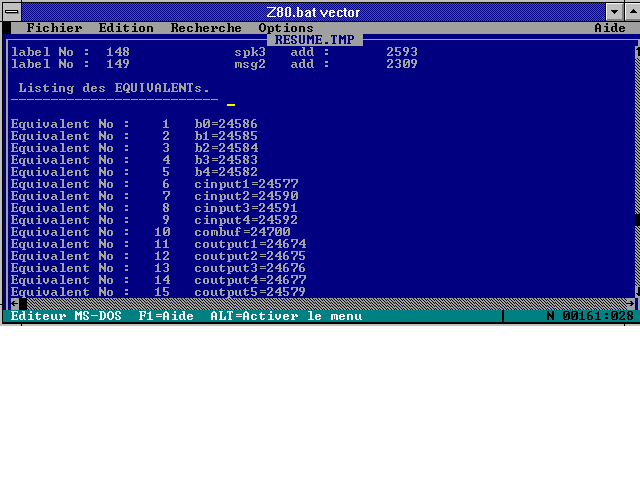

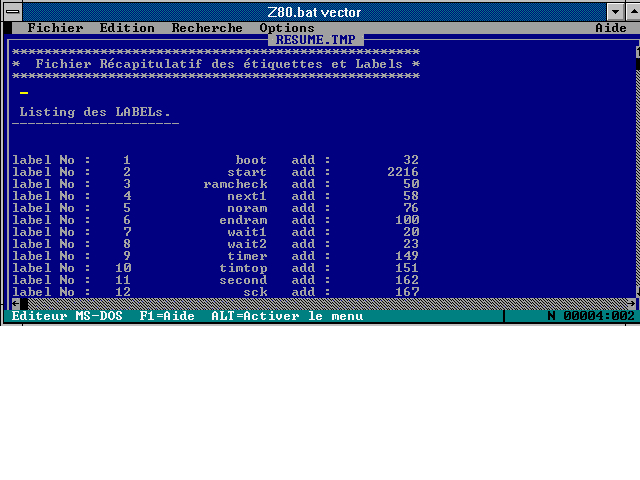

    En choisissant la touche 4 , vous éditer un fichier qui liste tous les labels et toutes les équivalences que vous avez utilisé dans le fichier source.

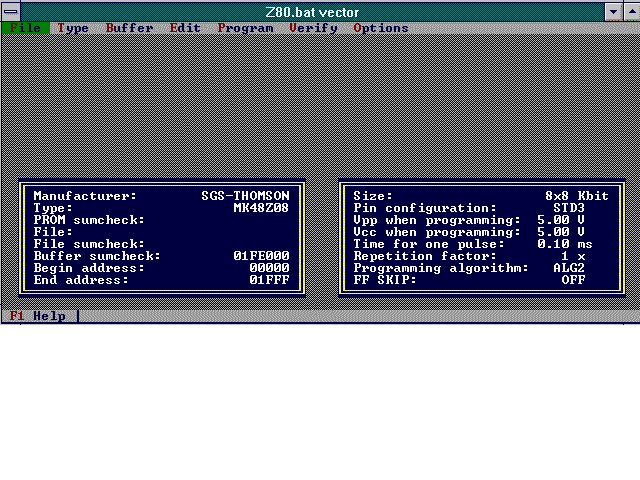

    En choisissant l'option 5 , vous lancez le logiciel de commande de votre programmateur d'eprom . Chargez alors le fichier RESULT.BIN puis programmez votre EPROM ou votre RAM ZERO POWER.


    Vouz pouvez modifier le fichier BATCH Z80.BAT comme le montre le listing ci-dessous pour adapter ce programme a votre configuration :



    echo off
    cls
    :debut
    cls
    if not exist %1 goto erreur1
    echo.
    echo.
    echo Traitement du fichier %1
    echo -----------------------------------------------------
    echo.
    echo 1)....Editer le fichier %1
    echo 2)....Compiler
    echo 3)....Editer le rapport de compilation
    echo 4)....Editer la liste des equivalents et des etiquettes
    echo 5)....Programmer l'eprom
    echo.
    echo Q)....Fin
    echo.
    echo.
    choice /C:12345Q Entrez votre choix ?
    if errorlevel 6 goto fin
    if errorlevel 5 goto prog
    if errorlevel 4 goto edlab
    if errorlevel 3 goto edrap
    if errorlevel 2 goto comp
    if errorlevel 1 goto edsource
    goto debut

    :edsource
    cls
    [chemin de l'éditeur MS-DOS] edit %1
    cls
    goto debut

    :comp
    cls
    z802 %1 /r
    convert
    cls
    goto debut

    :edrap
    cls
    [chemin de l'éditeur MS-DOS] edit report.tmp
    cls
    goto debut

    :edlab
    cls
    [chemin de l'éditeur MS-DOS] edit resume.tmp
    cls
    goto debut

    :prog
    cls
    [Donner ici le chemin complet du logiciel de commande de votre programmateur d'EPROM]
    cls
    goto debut

    :erreur1

    echo mauvais paramètres !!! . La syntax est la suivante :
    echo.
    echo z80 [Nom du fichier avec extenssion]
    echo.
    pause

    :fin
    echo on
    cls


    III) Mise en oeuvre de la carte

    • A) Commande d'un écran LCD



      Un moyen simple de disposer d'un périphérique de sortie pour un de vos montage et d'utiliser un écran LCD. Ces écran se déclinent en plusieurs configurations :

    • B) Commande d'un clavier 12 touches


    • C) Une interface RS232


    • D) Un bus I2C
